測定原理
|
地中に向けて入射した電磁波は、さまざまな物質に当り、一部は反射し、一部は透過しながら伝播します。

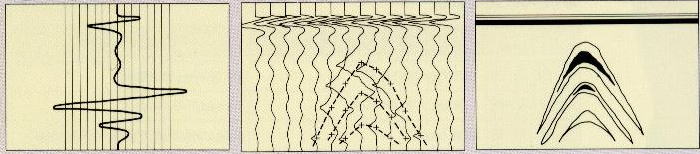

この時、反射して戻ってくる電磁波の強さは、その対象物の電気的性質（比誘電率）によって異なりその差の大きいものほど強い反射となります。また電磁波の伝播速度も透過する物質によって変化します。 モウル君はこれらの電磁波の性質を利用したもので、反射波の強さを８段階の色調に分けて、コンピューター映像として表示することにより、地中内情報をより正確に把握できます。 図-１は、反射した電磁波の波形図です。この基本波形の一つ一つを集合し、連続波形（図-２）とし、さらに画像解析（図-３）することで、情報を映像として得ることができます。 |
 | ||
| 図-１ | 図-２ | 図-３ |
| (詳細解説はここをクリックして下さい) |
| |
|
|
|
